臥式多轉子分級係統由氣流分級機、旋風收集器、除塵器、引風機、電控櫃等組成。工作時物料在風機引

力作用下由分級機下部入料口隨上升氣流高速運動至分級區，在高速旋轉的分級渦輪產生的離心力和氣流產生

的向心力作用下，使粗細顆粒分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器和除塵器收集，

粗顆粒夾帶部分細顆粒沿筒壁壁麵旋下，外界二次空氣通過導流部整流成均一旋流，將混雜或粘附於粗顆粒中

的細顆粒進一步分離幹淨，分離後的粗顆粒從分級機下部粗料口排出。







◆在原有設計基礎上進行了優化，分級精度更高、設計配置更合理，產量高，能耗低。

◆適用於幹法微米產品的精細分級，可分級不同性狀的顆粒。

◆分級產品的粒徑可達D97：3～100微米，產品粒度可調。

◆分級效率根據不同要求可達50%～80%，流動性好及分級要求不嚴格的物料分級效率就高，反之效率降低。

◆采用臥式單轉子和臥式多轉子兩種結構，用戶可根據實際需要進行選擇。

◆可采用多級串聯方式使用，同時生產多個粒徑的產品，並獲得理想的粒徑分布。

◆可配合各類幹式粉磨機械（如氣流磨、球磨機、雷蒙磨、機械磨、振動磨等）串聯使用，組成閉路循環係統。

◆控製係統采用程序控製，運行狀態實時顯示，操作簡便。

◆係統負壓運行，粉塵排放量符合標準。









IMC係列臥式單轉子氣流分級機

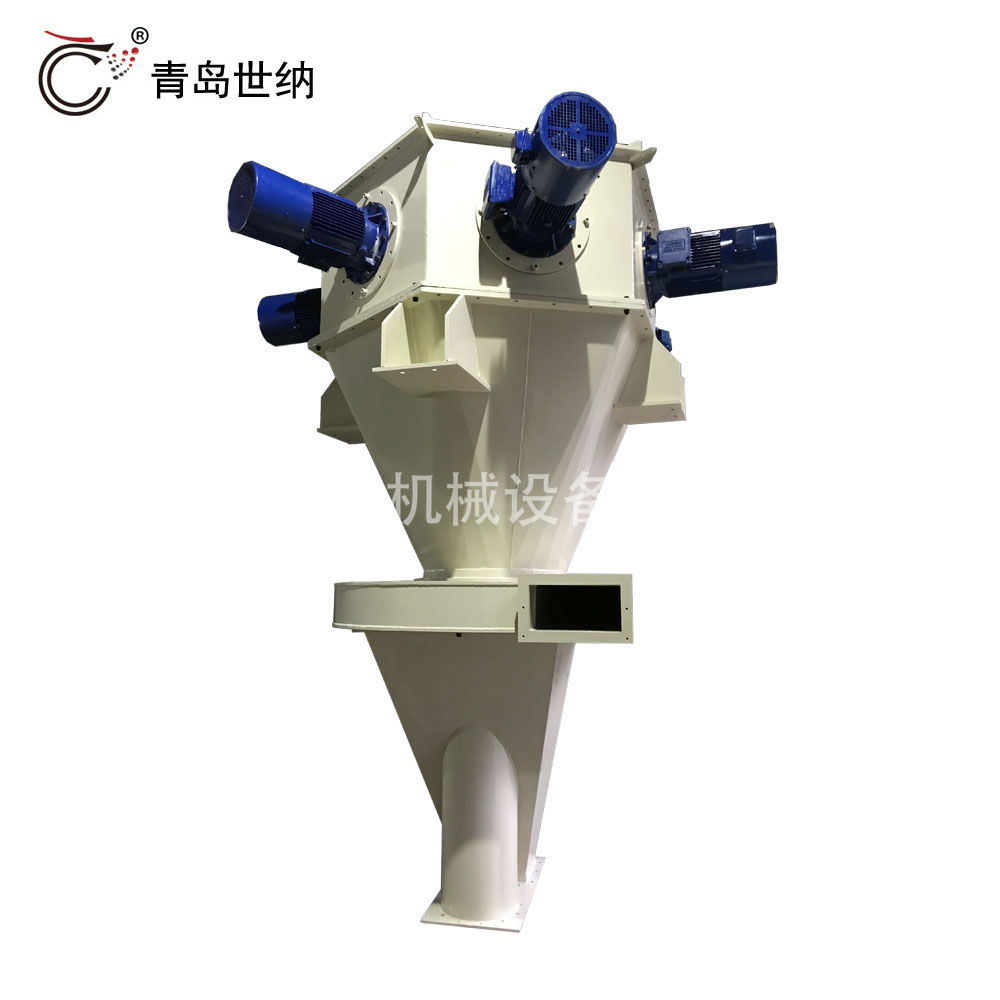

IMC係列臥式多轉子氣流分級機

注：1.設備的處理量與物料的性質及產品粒度要求有關。 2.產品粒度可調。







實際應用

     化工、陶瓷、耐火材料、食品、新材料、礦物（如碳酸鈣、高嶺土、石英、滑石、重晶石、

石墨等非金屬礦）。
